项目背景：

四川立白数采项目需建设生产控制网系统，并实现对生产设备、能源仪表的数据采集监控管理。

项目需求：

1.  生产控制网系统建设分为有线网络和无线网络两部分，有线网络为产线终端和能耗终端提供传输支撑；无线网络为后期建设AGV及数字化系统移动终端提供传输支持。

2.  设备数据采集可实时监控产线设备运行状态、生产产能、产量等信息。

3.  能源数据采集可实时监控电能计量表、蒸汽流量计、水表等仪表能耗数据，后期接入MES系统可对生产能耗进行在线分析。

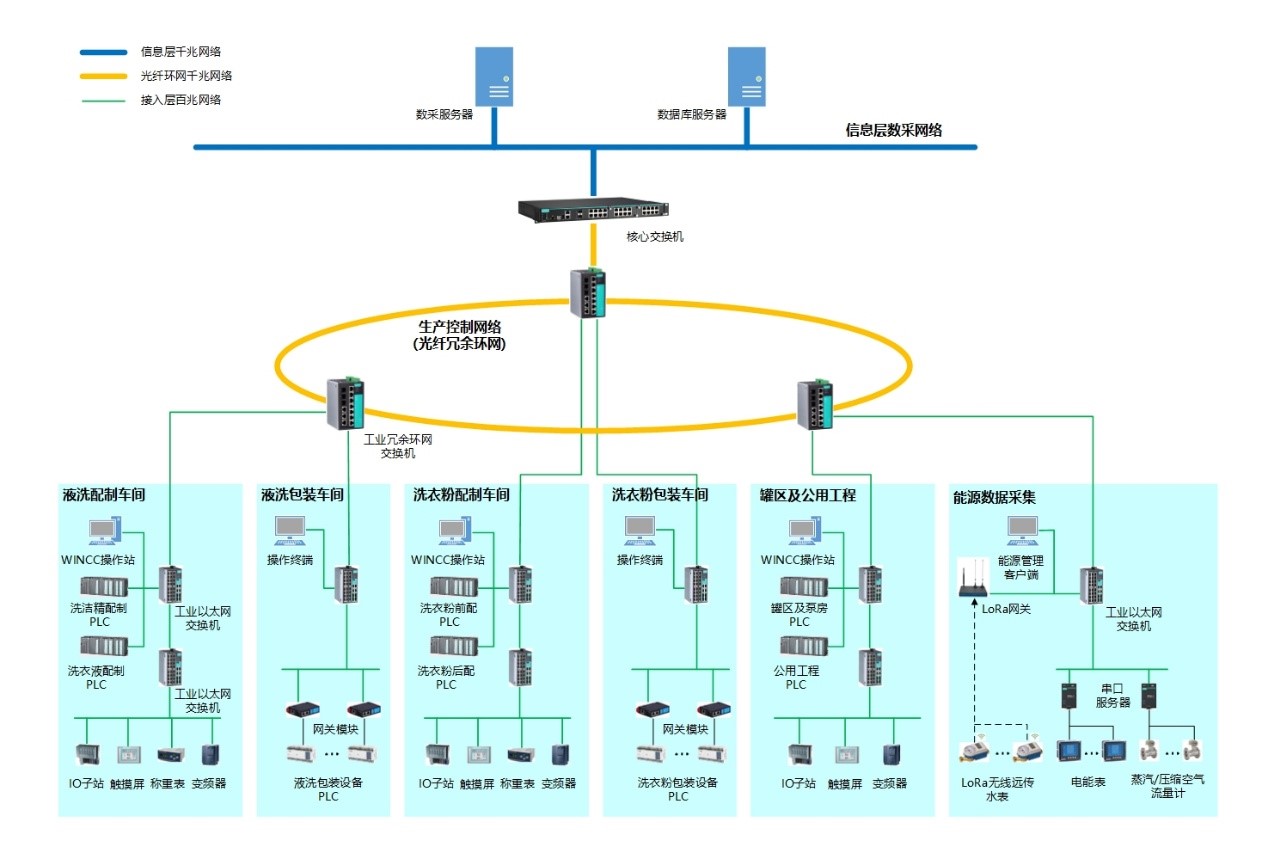

方案描述：

1.生产控制网系统有线网络中新增防火墙作为入口防御，具备入侵检测、防病毒、DDOS防护、自定义入侵规则等功能，能够有效隔绝恶意攻击、病毒；同时生产网链路在汇聚层搭建光纤冗余环网，采用主备双链路传输数据。

2. 生产控制网系统无线网络中新增无线AP、接入交换机和汇聚交换机，无线AP可用于车间PDA、AGV等设备接入，并可在Web页面进行管理配置；接入交换机具备POE供电功能，可同时为多台无线AP供电，并通过光纤将数据传输到汇聚交换机。

3. 设备数据采集为产线PLC提供以太网通讯、数据采集、IP地址转换等功能，后期接入MES系统可实时监控产线设备运行状态、生产产能、产量等信息。

4. 能源数据采集通过通讯管理网关采集水、电、气等能耗数据，后期接入MES系统可对生产能耗进行在线分析。
