项目背景：

重庆江北机场建设一套对导航监控、多点定位等设备设施和机房进行监控的系统，系统使用有线和5g专网链路备份的传输方式

项目需求：

需将空调数据、UPS数据、温湿度数据、视频数据等传输到中心机房；现场共63个点位，数据汇聚到2个中心机房；有线传输采用光纤连接，5g传输使用机场5g专网；2个中心机房互为主备，确保系统的完整性及可用性；目前被监控设备大部分属于在网设备，需不停航施工

案例方案描述：

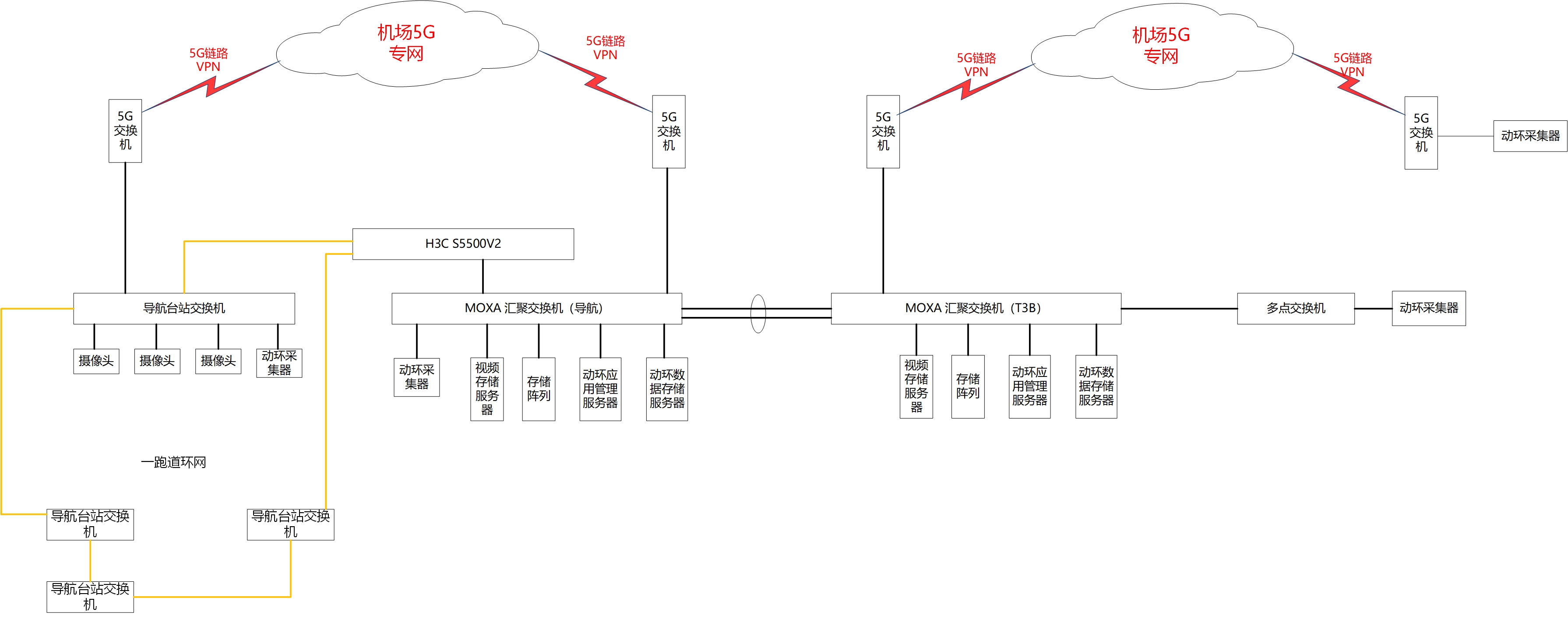

整体拓扑如下

整套系统有2个使用部门，结合各部门的应用需求以及现场条件，对系统进行整体设计、规划

导航监控有线部分基于跑道分为4个环网，双链路汇聚到中心机房

多点定位有线部分采用点对点方式汇聚到中心机房

5g传输部分使用机场5g专网，通过5g CPE组建中心到多点的1对多连接，在有线链路出现故障时切换到5g传输链路

2个中心机房各设置一台汇聚交换机，互为备份，整个系统在2个机房实现热备份
